ОБЛАДНАННЯ СИСТЕМ ТУМАНОУТВОРЕННЯ

Так із чого складається і як працює система туманоутворення.

Щоб отримати туман, потрібно розпорошити воду на безліч дрібних крапель, зважених у повітрі. Розмір таких крапель може коливатися від 5 до 30 мкм, залежно від використовуваного обладнання та поставлених завдань. У туманоутворенні використовується обладнання таких основних типів:

Туманоутворюючі системи високого тиску.

Туманоутворюючі системи низького тиску.

Ультразвукові системи

Туманоутворюючі системи інжекторного типу.

На нашому сайті ми говоритимемо лише про перші два типи систем туманоутворення.

Системи туманоутворення високого тиску.

Основними елементами таких систем є: насос високого тиску (від 65 до 120 атм.), фільтр, магістральні та допоміжні трубопроводи високого тиску, затискні, швидкознімні, різьбові та редукційні фітинги та безпосередньо розпилювальні форсунки, можливе застосування вентиляторів різних типів. Системи туманоутворення високого тиску в силу своєї гнучкості в установці, відносній простоті монтажу та можливості отримати краплю розміром від 5 до 30 мікрон, універсальні в усіх напрямках застосування.

Тепер трохи докладніше про кожен елемент:

Фільтри.

Для систем туманоутворення підбираються фільтри в залежності від якості води, що подається. Найчастіше досить звичайних побутових фільтрів механічного очищення. Всупереч поширеній думці, що форсунки закислюються при роботі з водопровідною водою, це не так. Але якщо вода зі свердловини з великим вмістом солей, можливі проблеми із закислюванням форсунок, але це відбувається не під час роботи системи, а при тривалій зупинці, наприклад, після сезонної консервації, при неналежному сервісному обслуговуванні. Навіть непрацюючу форсунку легко реанімувати, промиваючи в розчині спеціальної хімії або в розведеній оцтовій кислоті, яка у більшості з нас є на кухні. Але в деяких випадках, таких як охолодження зовнішніх блоків фанкойлів, кондиціонерів і т.д., дуже бажане додаткове очищення води, що подається, щоб уникнути виходу з ладу решіток радіаторів.

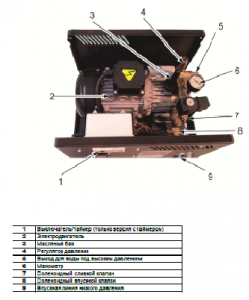

Насоси високого тиску

Насоси високого тиску, що використовуються в системах туманоутворення, діляться на два основних види, це насоси плунжерного типу і мембранні.

Плунжерні насоси є більш надійними та продуктивними, такі насоси використовуються найчастіше. Основним недоліком плунжерних насосів є високий рівень шуму в середньому від 45 до 60db.

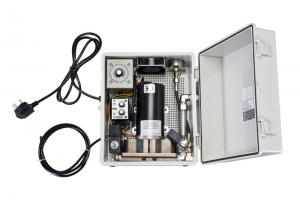

Мембранні насоси менш надійні та сильно обмежені у продуктивності, найчастіше до 1 л/хв. До переваг можна віднести низький рівень шуму близько 20-25 dB, а також нижчу вартість порівняно з насосами плунжерного типу.

Крім того насоси обох типів розрізняються за використанням додаткового обладнання, такого як таймери управління, дренажні клапани, системи контролю температури та вологості, датчики захисту від «сухого ходу» і перегріву, залежно від додаткових опцій та можливостей формується ціна насоса.

Трубопровід високого тиску.

Трубопроводи розрізняються по діаметру, в основному використовується діаметр 3/8″, діаметр 1/4″ (у деяких виробників 5мм.), який дуже зручний для невеликих систем та відгалужень, діаметр 1/2″ використовується для великих систем та віддалених насосних станцій. Довжина трубопроводу більше 80 м. створює критичну втрату для діаметрів 3/8″ і менше, і потребують часткової або повної заміни на трубопровід діаметром 1/2″.

За матеріалом виготовлення найчастіше використовуються поліамідні труби, також є широкий вибір поліетиленових труб з нікельованої латуні та нержавіючої сталі.

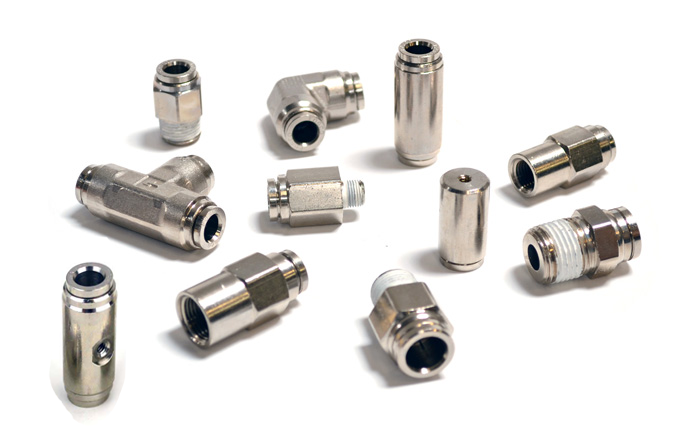

Фітинги

Фітинги використовуються для з’єднання трубопроводів, відводів, редукційних переходів (з одного діаметра труби на інший), а також використовуються різьбові фітинги для підключення різних елементів системи туманоутворення. Залежно від діаметра та матеріалу виготовлення трубопроводів, фітинги розрізняються за матеріалом виготовлення, діаметром та за способом кріплення (затискні або швидкознімні).

Форсунки

Форсунки-елемент системи, що безпосередньо створює туман. У форсунок багато особливостей. Це і матеріал виготовлення (латунь з елементом з нержавіючої сталі, нікельована латунь з елементом з нержавіючої сталі, ті ж варіанти з керамічним елементом, повне виконання з нержавіючої сталі), наявність або відсутність анти-крапельного клапана, вбудованого міні фільтра. Але найголовніша характеристика будь-якої туманної форсунки це діаметр отвору, що розпорошує. Від діаметра сопла і тиску води в системі туманоутворення, залежить розмір краплі і кількість води, що розпиляється в хвилину.

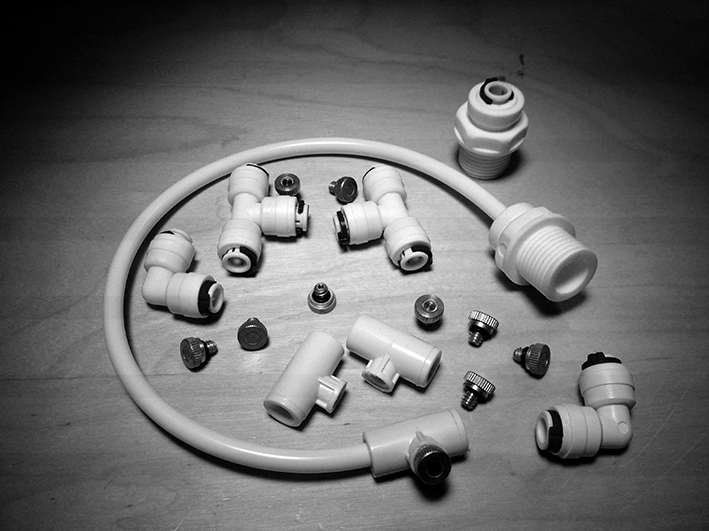

Системи туманоутворення низького тиску.

Системи туманоутворення низького тиску поділяються на два основні типи за способом розпилення: 1. Розпорошення за допомогою форсунок. 2. Розпорошення за допомогою дисків, що обертаються.

Туманоутворюючі системи низького тиску побудовані на основі форсунок, що розпиляють, за принципом розпилення і складом обладнання, мало чим відрізняються від туманних систем високого тиску. Основною відмінністю принципу роботи є нижчий тиск води, в середньому від 3 до 35 атм. Такі системи не можуть створити краплю розміром менше 25 мкм, внаслідок чого різко звужується їх діапазон застосування. Якщо говорити про охолодний ефект, він з’являється при температурах вище 35 градусів, в системах створення мікроклімату застосування утруднене високою ймовірністю осідання крапель на поверхні, що неприпустимо в багатьох галузях. Обладнання для таких систем аналогічне до обладнання систем з високим тиском, і підбирається залежно від закладених характеристик тиску, витрати води та довжини трубопроводів, у деяких системах подібного типу не обов’язково використання насосного обладнання, а можлива робота від систем централізованого водопостачання. Основною перевагою таких систем є низька вартість порівняно із системами туманоутворення високого тиску.

Системи туманоутворення низького тиску на основі дисків, що обертаються, створюють краплю від 25-40 мкм., але оскільки не мають можливості використовуватися окремо від вентиляторів, найчастіше використовуються як бюджетна альтернатива охолоджуючих систем високого тиску.



Оборудование систем туманообразования

Так из чего состоит и как работает система туманообразования.

Чтобы получить туман нужно распылить воду на множество мельчайших капель, взвешенных в воздухе. Размер таких капель может колебаться от 5 до 30 мкм., в зависимости от используемого оборудования и поставленных задач.  В туманообразовании используется оборудование следующих основных типов:

1. Туманообразующие системы высокого давления.
2. Туманообразующие системы низкого давления.
3. Ультразвуковые системы
4. Туманообразующие системы инжекторного типа.

На нашем сайте мы будем говорить только о первых двух типах систем туманообразования.

Системы туманообразования высокого давления.

 Основными элементами таких систем являются: насос высокого давления (от 65 до 120 атм.), фильтр, магистральные и вспомогательные трубопроводы высокого давления, зажимные, быстросъемные, резьбовые и редукционные фитинги и непосредственно распыляющие форсунки, возможно применение вентиляторов различных типов. Системы туманообразования высокого давления в силу своей гибкости в установке, относительной простоте монтажа и возможности получить каплю размером от 5 до 30 микрон, универсальны по всем направлениям применения.

Теперь немного подробней о каждом элементе:

Фильтры.

Для систем туманообразования подбираются фильтры в зависимости от качества подаваемой воды. Чаще  всего достаточно обычных бытовых фильтров механической очистки. Вопреки распространенному мнению что, форсунки закисливаются при работе с водопроводной водой, это не так. Но если вода из скважины с большим содержанием солей, возможны проблемы с закисливанием форсунок, но это происходит не во время работы системы, а при длительной остановке,  например после сезонной консервации, при ненадлежащем сервисном обслуживании. Даже неработающую форсунку легко реанимировать, промыв в растворе специальной химии или в разбавленной уксусной кислоте, которая у большинства из нас есть на кухне. Но в некоторых случаях, таких как охлаждение наружных блоков фанкойлов, кондиционеров и т.д.,  очень желательна дополнительная очистка подаваемой воды во избежание выхода из строя решеток радиаторов.

Насосы высокого давления.

Используемые в системах туманообразования насосы высокого давления делятся на два основных вида, это насосы плунжерного типа  и мембранные.

Плунжерные насосы являются более надежными и производительными,  такие насосы используются наиболее часто. Основным недостатком плунжерных насосов является высокий уровень шума, в среднем от 45 до 60db.







Мембранные насосы менее надежны и сильно ограничены в производительности, чаще всего до 1 л./мин. К достоинствам можно отнести низкий уровень шума около 20-25 db, а также более низкую стоимость по сравнению с насосами плунжерного типа.



Кроме того насосы обоих типов различаются по использованию дополнительного оборудования, такого как таймеры управления, дренажные клапаны, системы контроля температуры и влажности, датчики защиты от «сухого хода» и перегрева, в зависимости от дополнительных опций и возможностей формируется цена насоса.

Трубопроводы высокого давления.



Трубопроводы различаются по диаметру, в основном используется диаметр 3/8″, диаметр 1/4″  (у некоторых производителей 5мм.), который  очень удобен для небольших систем и ответвлений, диаметр 1/2″ используется для больших систем и удаленных насосных станций. Длина трубопровода более 80 м. создает критическую потерю для диаметров 3/8″ и меньше , и нуждаются в частичной или полной замене на трубопровод диаметром 1/2″.

По материалу изготовления чаще всего используются полиамидные трубы, также имеется широкий выбор полиэтиленовых труб, из никелированной латуни и нержавеющей стали.

Фитинги

Фитинги используются для соединения трубопроводов, отводов, для редукционных  переходов (с одного диаметра трубы на другой), а также используются резьбовые фитинги для подключения различных элементов системы туманообразования. В зависимости от диаметра и материала изготовления трубопроводов, фитинги различаются по материалу изготовления, диаметру и по способу крепежа (зажимные или быстросъемные).

Форсунки

Форсунки-элемент системы, непосредственно создающий туман. У форсунок много особенностей. Это и материал изготовления (латунь с распыляющим элементом из нержавеющей стали,  никелированная латунь с распыляющим элементом из нержавеющей стали, те же варианты с керамическим распыляющим элементом, полное выполнение из нержавеющей стали), наличие или отсутствие анти-капельного клапана, встроенного мини фильтра. Но самая основная характеристика любой туманной форсунки это диаметр распыляющего отверстия. От диаметра сопла и давления воды в системе туманообразования, зависит размер капли и количество распыляющейся воды в минуту.

Системы туманообразования низкого давления.

Системы туманообразования низкого давления делятся на два основных типа по способу распыления: 1. Распыление при помощи форсунок. 2. Распыление при помощи вращающихся дисков.

Туманообразующие системы низкого давления построенные на основе распыляющих форсунок, по принципу распыления и составу оборудования, мало чем отличаются от туманных систем высокого давления. Основным отличием принципа работы, является более низкое давление воды, в среднем от 3 до 35 атм. Такие системы не могут создать каплю размером меньше  25 мкм., в результате чего резко сужается их диапазон применения. Если говорить об охлаждающем эффекте, то он появляется при температурах выше 35 градусов, в системах создания микроклимата применение затруднено высокой вероятностью оседания капель на поверхности, что недопустимо во многих отраслях. Оборудование для таких систем аналогично оборудованию систем с высоким давлением, и подбирается в зависимости от заложенных характеристик давления, расхода воды и длины трубопроводов, в некоторых системах подобного типа не обязательно использование насосного оборудования, а возможна работа от систем централизованного водоснабжения.  Основным достоинством таких систем является низкая стоимость по сравнению с системами туманообразования высокого давления.

Системы туманообразования низкого давления на основе вращающихся дисков создают каплю от 25-40 мкм., но поскольку не имеют возможности использоваться отдельно от вентиляторов, чаще всего используются как бюджетная альтернатива охлаждающих систем высокого давления.
